當前位置：首頁 > 新聞動態 > 行業資訊 > 正文USB連接器以多種接口類型來滿足不同的設備和場景的需求
編輯：admin人氣：188發表時間：2024-11-15 16:58:07
USB連接器作為現代電子設備中不可或缺的組件，其在數據傳輸、充電及信號連接方面都發揮著至關重要的作用。本文由連欣科技帶大家一起深入探討USB連接器的特征，特別是其多樣化的接口類型、靈活的安裝形式、卓越的接觸性能以及廣泛的耐溫適應性，旨在為讀者提供一個全面而深入的理解。
一、多樣化的接口類型設計
USB連接器以其豐富的接口類型滿足了不同設備和場景的需求。其中，Type-C、Type-A、Mini USB和Micro USB是四種最為常見的接口類型，它們各自具有獨特的特點和應用場景。

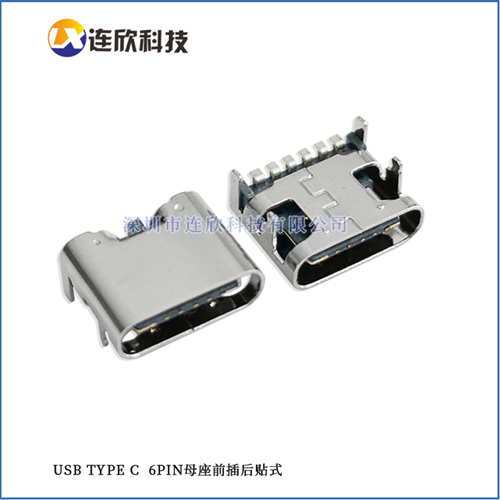

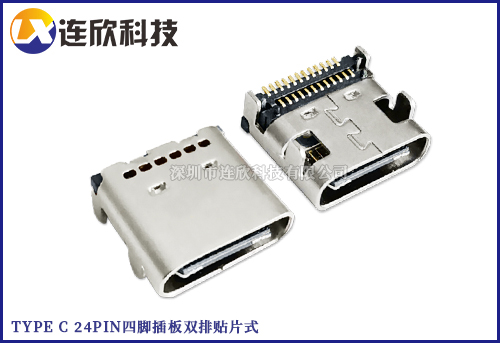

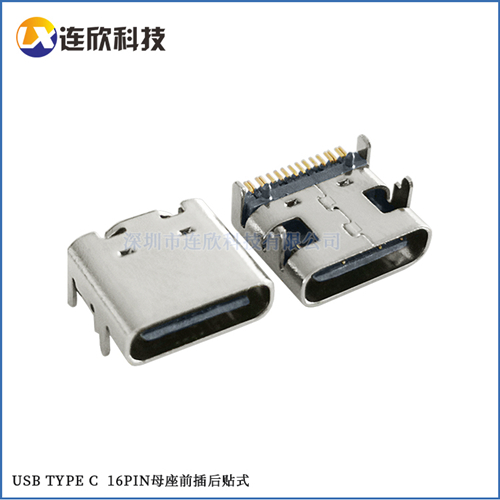

Type-C接口：作為近年來興起的接口類型，Type-C以其正反可插的便利性、高速的數據傳輸能力和強大的電力傳輸功能迅速獲得了市場的青睞。它不僅支持USB 3.1標準下的10 Gbps數據傳輸速度，還兼容USB Power Delivery規范，能夠?qū)崿F(xiàn)最高100W的電力傳輸，極大地提升了設備的充電效率和數據傳輸速度。Type-C接口廣泛應用于智能手機、平板電腦、筆記本電腦等高端電子設備中。

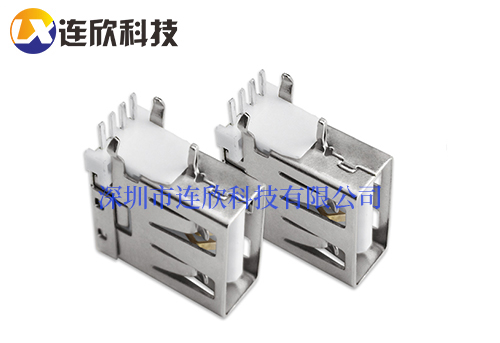

Type-A接口：作為傳統USB連接器接口的代表，Type-A連接器接口以其廣泛的兼容性和穩定性在市場中占據重要地位。盡管在便捷性和傳輸速度上不如Type-C，但其在現有設備中的普及率依然很高，尤其是在臺式機、打印機、外置硬盤等設備上。
Mini USB和Micro USB接口：這兩種接口主要用于小型電子設備，如早期的智能手機、MP3播放器、數碼相機等。Mini USB接口體積稍大，而Micro USB接口則更加小巧，兩者均支持USB 2.0標準下的數據傳輸和充電功能。隨著Type-C接口的普及，Mini USB和Micro USB逐漸退出主流市場，但在一些低端或特定用途的設備中仍能找到它們的身影。
二、靈活的安裝形式選擇
USB連接器的安裝形式同樣多樣，包括DIP（雙列直插式）、SMT（表面貼裝式）、夾線式、焊線式和夾板式等。這些不同的安裝形式為電子設備制造商提供了更多的選擇，以滿足不同產品的設計和生產需求。
DIP安裝形式：適用于需要通過PCB板上的插孔進行固定的場合。DIP連接器具有安裝簡單、可靠性高的特點，但相對于SMT連接器來說，其占用空間較大，不利于小型化設計。
SMT安裝形式：通過焊接方式直接固定在PCB板上，具有體積小、重量輕、易于自動化生產等優點。SMT連接器已成為現代電子設備中主流的USB連接器安裝方式。
夾線式和焊線式安裝形式：這兩種安裝形式主要用于線纜端連接器的制作。夾線式連接器通過夾持線纜的方式實現連接，而焊線式連接器則需要通過焊接方式與線纜連接。夾線式連接器具有安裝便捷、易于更換的特點；而焊線式連接器則具有連接牢固、傳輸性能穩定等優點。
夾板式安裝形式：主要用于需要將連接器固定在金屬板或其他硬質材料上的場合。夾板式連接器通過螺栓或卡扣等方式固定在材料上，具有安裝牢固、適用范圍廣的特點。
三、卓越的接觸性能保證
USB連接器的端子接觸部位采用彈性設計，這種設計不僅保證了良好的接觸性能，還延長了連接器的使用壽命。彈性設計的端子能夠在插入和拔出過程中自動調整位置，確保與公座或母座之間的緊密接觸。同時，彈性設計還能夠吸收一定的插拔力，減少連接器在長期使用過程中的磨損和變形。
此外，USB連接器的端子材料通常采用高導電性、耐腐蝕性的合金材料制成，如銅合金、鎳合金等。這些材料具有良好的電學性能和機械性能，能夠在保證傳輸效率的同時提高連接器的耐用性。
四、廣泛的耐溫適應性
USB連接器在制造過程中需要經過多種焊接設備的處理，如波峰焊、回流焊等。這些焊接設備在工作過程中會產生較高的溫度，對連接器的耐溫性能提出了嚴格的要求。為了滿足這一要求，USB連接器的外殼材料和端子材料通常采用具有高熱穩定性的材料制成，如聚酰亞胺（PAI）、液晶聚合物（LCP）等。這些材料能夠在高溫環境下保持穩定的物理性能和電學性能，確保連接器在焊接過程中的可靠性和穩定性。
同時，USB連接器還需要符合多種國際標準對耐溫性能的要求。例如，USB 3.1標準規定連接器的耐溫范圍應在-40℃至+85℃之間；而USB Power Delivery規范則要求連接器能夠承受更高的溫度，以支持更高的電力傳輸功率。這些標準的制定不僅保證了連接器的可靠性和穩定性，還為制造商提供了明確的指導和規范。
一、多樣化的接口類型設計
USB連接器以其豐富的接口類型滿足了不同設備和場景的需求。其中，Type-C、Type-A、Mini USB和Micro USB是四種最為常見的接口類型，它們各自具有獨特的特點和應用場景。
Type-C接口：作為近年來興起的接口類型，Type-C以其正反可插的便利性、高速的數據傳輸能力和強大的電力傳輸功能迅速獲得了市場的青睞。它不僅支持USB 3.1標準下的10 Gbps數據傳輸速度，還兼容USB Power Delivery規范，能夠?qū)崿F(xiàn)最高100W的電力傳輸，極大地提升了設備的充電效率和數據傳輸速度。Type-C接口廣泛應用于智能手機、平板電腦、筆記本電腦等高端電子設備中。
Type-A接口：作為傳統USB連接器接口的代表，Type-A連接器接口以其廣泛的兼容性和穩定性在市場中占據重要地位。盡管在便捷性和傳輸速度上不如Type-C，但其在現有設備中的普及率依然很高，尤其是在臺式機、打印機、外置硬盤等設備上。
Mini USB和Micro USB接口：這兩種接口主要用于小型電子設備，如早期的智能手機、MP3播放器、數碼相機等。Mini USB接口體積稍大，而Micro USB接口則更加小巧，兩者均支持USB 2.0標準下的數據傳輸和充電功能。隨著Type-C接口的普及，Mini USB和Micro USB逐漸退出主流市場，但在一些低端或特定用途的設備中仍能找到它們的身影。
值得注意的是，USB連接器還分為公座和母座兩種設計。公座通常安裝在設備端，如手機、平板電腦等；而母座則通常安裝在線纜端或充電設備上，用于接收公座的插入。這種設計使得USB連接器在連接時更加靈活，能夠適應不同的設備和場景需求。
二、靈活的安裝形式選擇
USB連接器的安裝形式同樣多樣，包括DIP（雙列直插式）、SMT（表面貼裝式）、夾線式、焊線式和夾板式等。這些不同的安裝形式為電子設備制造商提供了更多的選擇，以滿足不同產品的設計和生產需求。
DIP安裝形式：適用于需要通過PCB板上的插孔進行固定的場合。DIP連接器具有安裝簡單、可靠性高的特點，但相對于SMT連接器來說，其占用空間較大，不利于小型化設計。
SMT安裝形式：通過焊接方式直接固定在PCB板上，具有體積小、重量輕、易于自動化生產等優點。SMT連接器已成為現代電子設備中主流的USB連接器安裝方式。
夾線式和焊線式安裝形式：這兩種安裝形式主要用于線纜端連接器的制作。夾線式連接器通過夾持線纜的方式實現連接，而焊線式連接器則需要通過焊接方式與線纜連接。夾線式連接器具有安裝便捷、易于更換的特點；而焊線式連接器則具有連接牢固、傳輸性能穩定等優點。
夾板式安裝形式：主要用于需要將連接器固定在金屬板或其他硬質材料上的場合。夾板式連接器通過螺栓或卡扣等方式固定在材料上，具有安裝牢固、適用范圍廣的特點。
三、卓越的接觸性能保證
USB連接器的端子接觸部位采用彈性設計，這種設計不僅保證了良好的接觸性能，還延長了連接器的使用壽命。彈性設計的端子能夠在插入和拔出過程中自動調整位置，確保與公座或母座之間的緊密接觸。同時，彈性設計還能夠吸收一定的插拔力，減少連接器在長期使用過程中的磨損和變形。
此外，USB連接器的端子材料通常采用高導電性、耐腐蝕性的合金材料制成，如銅合金、鎳合金等。這些材料具有良好的電學性能和機械性能，能夠在保證傳輸效率的同時提高連接器的耐用性。
四、廣泛的耐溫適應性
USB連接器在制造過程中需要經過多種焊接設備的處理，如波峰焊、回流焊等。這些焊接設備在工作過程中會產生較高的溫度，對連接器的耐溫性能提出了嚴格的要求。為了滿足這一要求，USB連接器的外殼材料和端子材料通常采用具有高熱穩定性的材料制成，如聚酰亞胺（PAI）、液晶聚合物（LCP）等。這些材料能夠在高溫環境下保持穩定的物理性能和電學性能，確保連接器在焊接過程中的可靠性和穩定性。
同時，USB連接器還需要符合多種國際標準對耐溫性能的要求。例如，USB 3.1標準規定連接器的耐溫范圍應在-40℃至+85℃之間；而USB Power Delivery規范則要求連接器能夠承受更高的溫度，以支持更高的電力傳輸功率。這些標準的制定不僅保證了連接器的可靠性和穩定性，還為制造商提供了明確的指導和規范。
