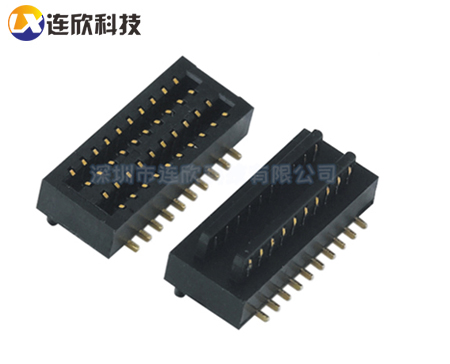

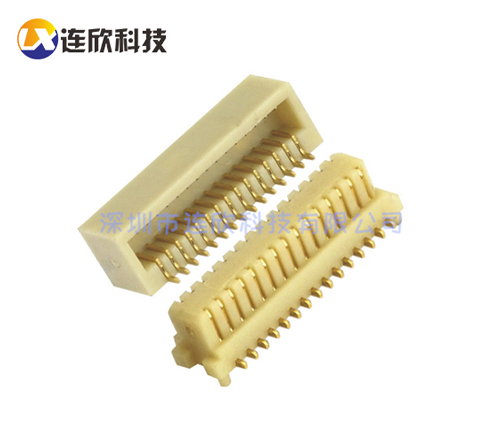

板對板連接器通孔技術允許第三維連接PCB上的跡線和元件。第一PCB可以沿著PCB在水平和垂直方向上使用導電銅跡線。通過添加更多層的電路板，在雙面PCB的兩側之間幾乎會有幾個單層PCB。具有五層的典型多層PCB可以小于0.08英寸（2mm）厚。通孔具有導電內表面，其可以在多層PCB的任何兩層之間承載電流。

如今各種成熟制造技術，現代電子設備更可靠且制造成本更低。由于兩層或多層銅跡線之間隱藏的連接，多層板的PCB制造曾經是一個巨大的挑戰。表面貼裝技術（SMT）促進了小型化工作，因?yàn)榧词箾](méi)有鉆孔，也可以輕松地在PCB上安裝元件。在SMT中，機器人設備在將組件粘附到PCB之前將粘合劑施加到組件下側。元件的預鍍錫引線上的引線和PCB上預鍍錫焊盤上的引線將被回流或重熔，當PCB冷卻時，焊接過程完成。
