SIM卡電路的主要分為幾個部分，VCC :電源，存在1.8V/3V/5V ，按照協議，目前常用的分為CLASS B與CLASS C。其中，CLASS B電壓為2.7-3.3V。 CLASS C電壓為1.62-198V。功耗方面CLASS B最大為6mA。CLASS C最大為4mA。一般情況下, SIM卡檢測電路要求支持1.8V與3.0V。

RST：復位，主要用于對內部的處理器進行復位。低電平: 0-0.2VCC。高電平: 0.8VCC-VCC。CLK ：時鐘，時鐘均在1-4MHZ。 低電平： 0-0.2VCC。高電平：0.7VCC-VCC。數據與手機內部進行信息傳輸?shù)耐ㄐ啪€。低電平: -0.3-0.2VCC。高電平: 0.7VCC-VCC+0.3。

VPP ， SIM卡的編程供電。在一般情況下為NC ，在設備具備NFC功能的情況下會使用到該引腳。

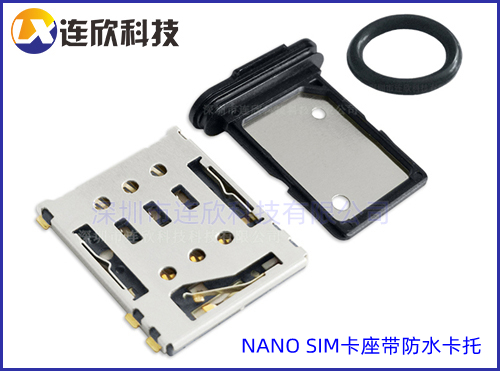

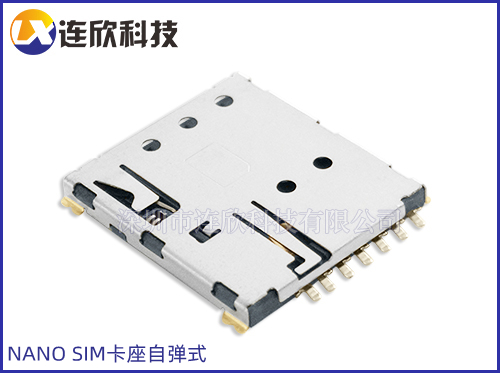

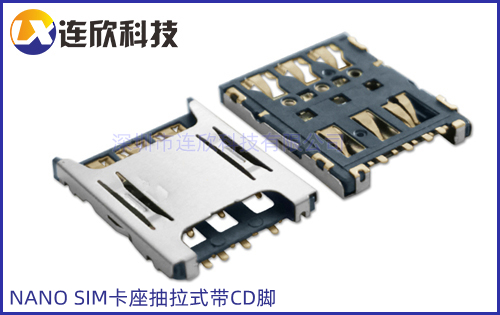

DET，檢測管腳，低電平拔出,高電平插入。其中， DET腳并不是SIM卡的引腳信號。其僅存在與連接器卡座上，屬于機械弓|腳，通過機械結構實現插卡與拔卡的狀態切換。

電源開關時，SIM卡電氣性能為：當敞開電源期間，按以下次第激活各觸點：RST低電平狀況：Vcc加電；I/O口處于接納狀況；VPP加電；供給安穩的時鐘信號。當封閉電源時，按如下次第作業：RST低電平狀況；CLK低電平狀況；VPP去電；I/O口低電平狀況；VCC去電。
正常開機的移動電話機，在SIM卡座上用示波器能夠丈量到SIM_I/O、SIM_CLK、SIM_RST信號，它們是一個3V左右的脈沖。若檢測不到，闡明SIM卡座供電開關管周邊電阻、電容元件脫焊、SIM卡卡座脫焊，也有可能是卡座導致接觸不良，SIM卡外表氧化或是作廢卡。
