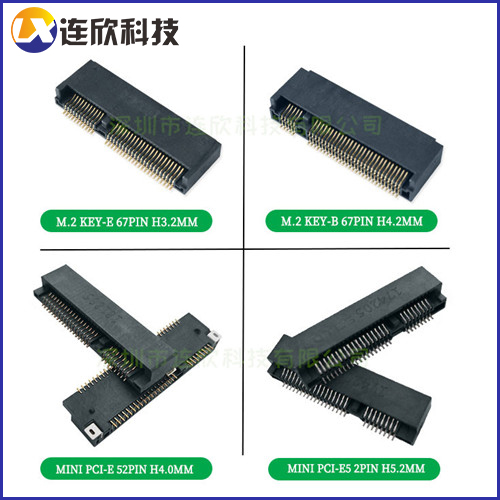

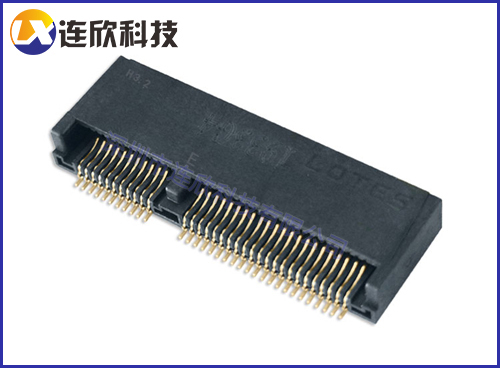

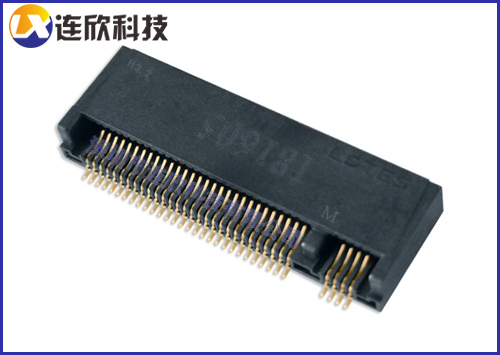

NGFF M.2 KEY連接器接口, 是Intel推出的一種替代MSATA新的接口規范，是以前經常提到的NGFF，即NextGenerationFormFactor。其實，對于桌面臺式機用戶來講，SATA接口已經能滿足大部分用戶的需求了，不過考慮到超極本用戶的存儲需求，Intel才急切的推出了這種新的MINI PCIE連接器接口標準。

與MSATA相比，M.2主要有兩個方面的優勢。

第一是速度方面的優勢。 M.2接口有兩種類型: Socket2和Socket3, 其中Socket2支持SATA、 PCI-EX2接口,而如果采用PCI-Ex2接口標準，最大的讀取速度可以達到700MB/s，寫入也能達到550MB/s。 而其中的Socket3可支持PCI-Ex4接口，理論帶寬可達4GB/s。

NGFF M.2 KEY連接器最大的優點之一是體積方 面的優勢。
雖然，MSATA的固態硬盤體積已經足夠小了，但相比M.2接口的固態硬盤，MSATA仍然沒有任何優勢可言。M.2標準的SSD同MSATA一樣可以進行單面NAND閃存顆粒的布置,也可以進行雙面布置，其中單面布 置的總厚度僅有2.75mm,而雙面布置的厚度也僅為3.85mm。而MSATA在體積上的劣勢就明顯的多,51mmx30mm的尺寸讓MSATA在面積上不占優勢，然而4.85mm的單面布置厚度跟M.2比起來也顯得厚了太多。另外，即使在大小相同的情況下，M.2也可以提供更高的存儲容量。

M.2 NGFF接口的功能特點

PCI接口：標準M.2 NGFF B+M Key接口，2280規格，兼容M-Key和B-Key插槽；
符合CAN FD ISO 11898-1:2015規范（兼容CAN 2.0A/B標準）；
通道數：雙通道隔離CAN接口，通過接口板提供標準DB-9連接器；
CAN TTL信號可切換至M.2金手指預留引腳 ，方便用戶自行設計CAN收發電路；
兼容高速CAN和CANFD；
CAN接口電氣隔離2500VDC；
CAN通訊波特率在40Kbps~1Mbps之間任意可編程；
CANFD加速波特率在1Mbps~5Mbps之間任意可編程；
單通道發送最高數據流量：4000幀/秒（遠程幀、單幀發送）；
單通道接收最高數據流量：10000幀/秒（遠程幀）；
接口板內置120歐終端電阻，可通過撥碼開關控制接入與斷開；
支持ZCANPRO測試軟件（支持Win7、Win10操作系統）；
工作溫度：-40℃~+85℃；
存儲溫度：-40℃~+85℃；
長寬高：80mm*22mm*5.6mm（厚度）。
